O形密封圈的压缩率一般多少才合适?
来源: 东晟密封 发布日期: 2020-04-25

绝大多数的O形密封圈是用合成橡胶材料制成的,在选择O形密封圈的压缩率时,要考虑各方面的因素。东晟密封圈厂家告诉您:一般静密封压缩率大于动密封,但其极值应小于30%(和橡胶材料有关),否则压缩应力明显松动,将产生过大的长时间变形,在高温工况中很严重。O形密封圈密封压缩率W的选择应考虑使用条件,静密封或动密封。

静密封又可分为径向密封与轴向密封:径向密封(或称圆柱静密封)的泄漏间隙是径向间隙,轴向密封(或称平面静密封)的泄漏间隙是轴向间隙。不同形式的静密封,密封介质对O形圈的作用力方向是不同的,所以预压力设计也不同。对于动密封则要区分是往复运动还是旋转运动密封。

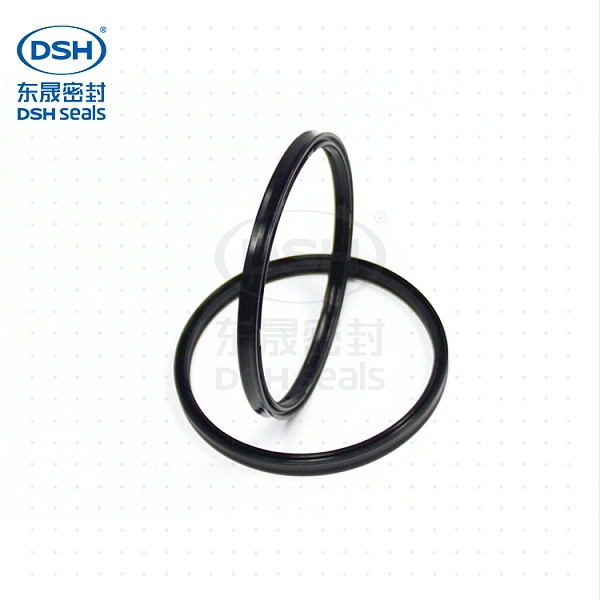

橡胶密封圈

1.静密封:圆柱静密封装置和往复运动式密封装置一样,一般取W=10%~15%;平面密封装置取W=15%~30%。

2.对于动密封而言,可以分为三种情况:

a.往复运动密封一般取W=10%~15%。

b.旋转运动密封在选取压缩率时必须要考虑焦耳热效应,一般来说,旋转运动用O形圈的内径要比轴径大3%~5%,外径的压缩率W=3%~8%。

c.低摩擦运动用O形密封圈,为了减小摩擦阻力,一般均选取较小的压缩率,即 W=5%~8%。此外,还要考虑到介质和温度引起的橡胶材料膨胀。通常在给定的压缩变形之外,允许膨胀率范围为15%,超过这一范围说明材料选用不合适,应改用其他材料的O形密封圈,或对给定的压缩变形率予以修正。压缩变形的具体数值,一般情况下,各生产厂家都根据自己的使用经验制订出标准或给出推荐值。
