一个内包骨架密封圈每个部位的名称术语大全!!
来源: 东晟密封 发布日期: 2023-02-24

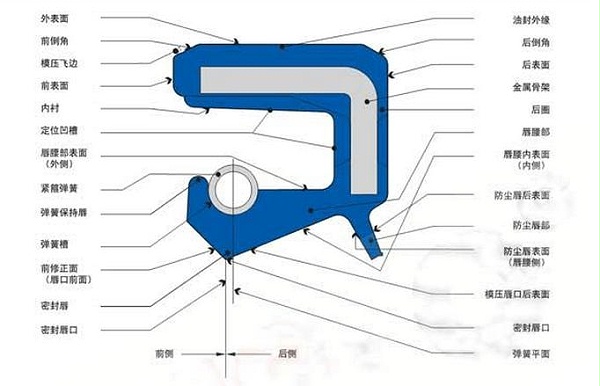

内包骨架油封各部位主要名称和术语图

内包骨架密封圈主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。东晟密封圈告诉您密封体按照不同部位又分为底部、腰部、刃口和密封唇等。下图是:带弹簧并附有防 尘唇的内包骨架密封圈各部位主要名称和术语。



金属骨架密封圈就如同混凝土构件里面的钢筋,起到加强的作用,并使密封圈能保持形状及张力。通常,在自由状态下的骨架密封圈,其内径比轴径小,即具有一定的“过盈量”。因此,当密封圈装入密封圈座和轴上之后,密封圈刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力,经过一段时间运行后,该压力会迅速减小乃至消失,因而,加上弹簧可以随时补偿密封圈自紧力,密封圈外缘使密封圈在腔体孔内固定的同时,起防止流体从密封圈外周面与腔体内表面的接触面之间泄漏及侵入的作用。另外金属骨架是当密封圈固定在腔体内时,起保持配合力的作用。



密封唇部是柔性弹性体,设计成对机械的震动及密封流体的压力变动的影响下仍可保持稳定的密封作用,并起到保持唇部与轴表面稳定接触状态的作用。弹簧可提高密封唇向轴的压紧力,起维持此压紧力的作用。唇端部被制作成斜锲形状,在端部处按压轴表面,起密封流体的作用。防尘唇是没有与弹簧连接的副唇,起防止尘埃侵入的作用。



密封圈,骨架密封圈,内包骨架密封圈
