活塞杆密封圈5种结构特点及使用工况参数-百科知识

来源：东晟密封发布日期： 2022-12-14

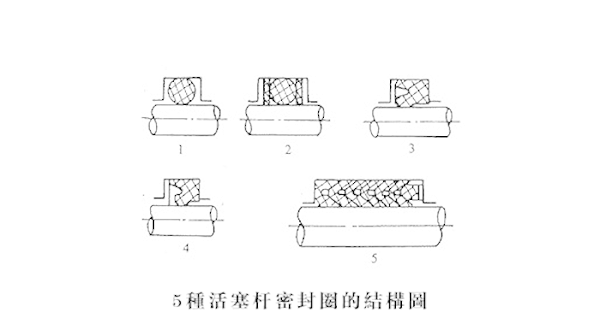

5种活塞杆密封圈的结构图2

活塞杆用密封圈结构与密封圈是往复运动执行机构中的关键零部件。东晟密封圈告诉您它不仅关系到泄漏问题，而且还将影响到整个机器设备的性能与寿命。

常用活塞杆用密封圈结构与密封圈如图1所示，密封圈材质与使用条件见表1。

表1 5种活塞杆密封圈材质与使用条件

序号	密封圈类型	活塞杆密封圈使用条件
序号	密封圈类型	材质	工作温度/℃	允许速度/m . s-1	工作压力/MPa
1	O形密封圈	氯丁	-30°～+110°	≤0.5	≤5
		丁睛	-40°～+110°	≤0.5	≤5
		氟橡胶	-40°～+200°	≤0.5	≤5
2	O+档圈	氟橡胶	-40°～+200°	≤0.5	≤35
3	Y形密封圈	聚胺脂	-40°～+80°	≤0.5	≤16
3	Y形密封圈	丁睛+纤维	-35°～+100°	≤1	≤20
4	YX形密封圈	聚胺脂	-40°～+80°	≤0.5	≤16
4	YX形密封圈	丁睛+纤维	-35°～+100°	≤1	≤31.5
5	V形密封圈	丁睛+纤维	-35°～+100°	≤1	≤40
以上工况使用参数是由东晟密封圈提供参考，请按实际工况为准！

由表1可以看出，常用的杆用密封结构与活塞杆密封圈其允许运动速度都比较低，因此广泛用于运动速度要求不高的场合，如工程机械、冶金设备及轻工、农业机械的液压设备中。
