活塞杆V型密封圈的3种结构截面图设计原则
来源: 东晟密封 发布日期: 2023-03-07

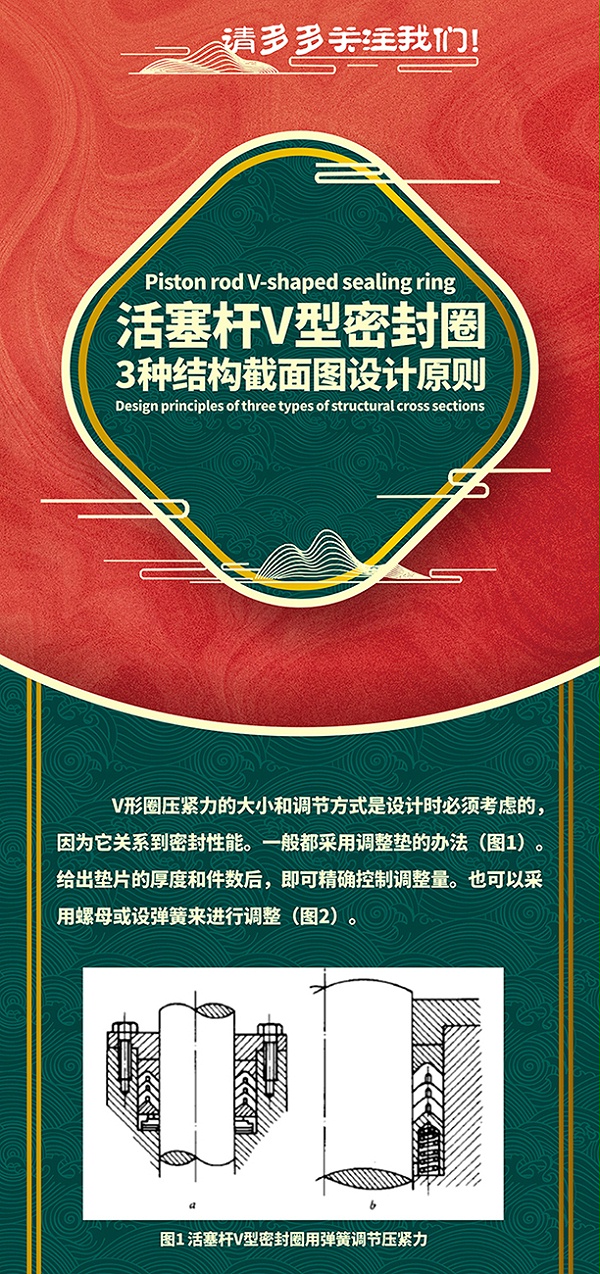

活塞杆V型密封圈的3种结构截面图设计原则1 - 副本

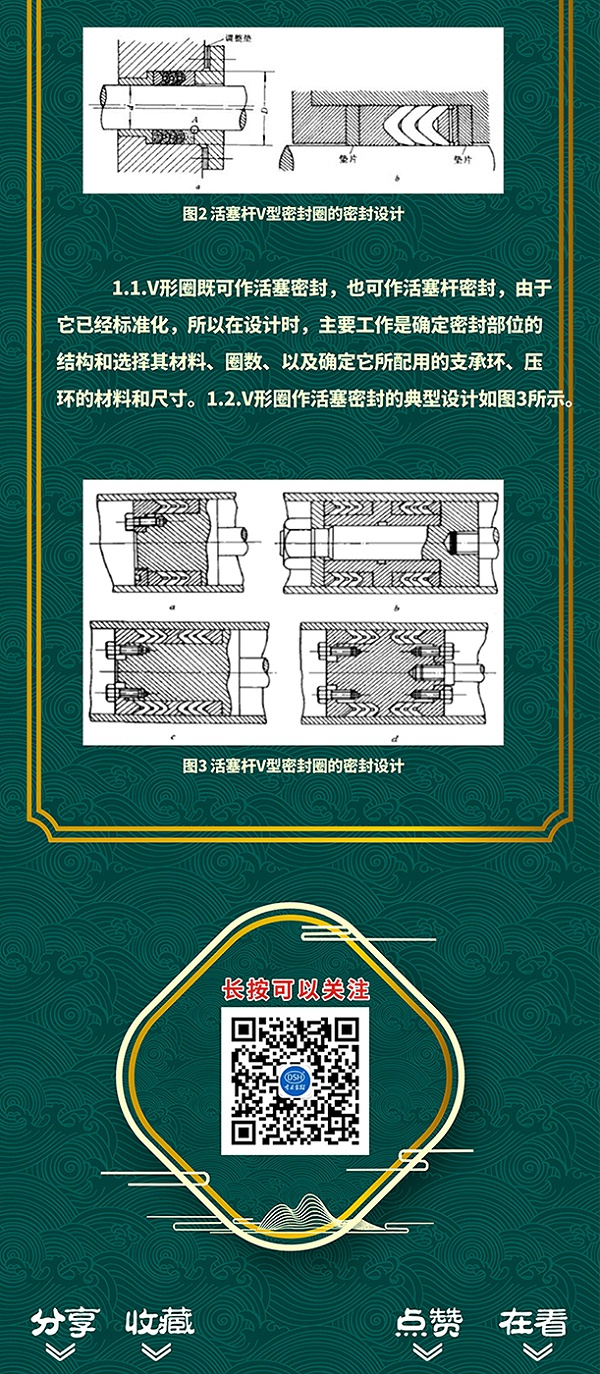

活塞杆V型密封圈的3种结构截面图设计原则2 - 副本

V密封圈压紧力的大小和调节方式是设计时必须考虑的,因为它关系到密封性能。东晟密封圈告诉您一般都采用调整垫的办法(图1)。给出垫片的厚度和件数后,即可精确控制调整量。也可以采用螺母或设弹簧来进行调整(图2)。

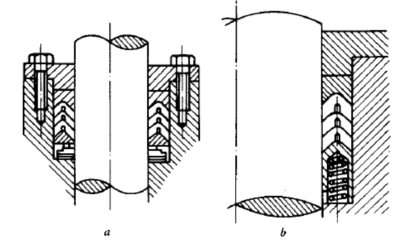

图1 活塞杆V型密封圈用弹簧调节压紧力

图2 活塞杆V型密封圈的密封设计


1.1.V密封圈既可作活塞密封,也可作活塞杆密封,由于它已经标准化,所以在设计时,主要工作是确定密封部位的结构和选择其材料、圈数、以及确定它所配用的支承环、压环的材料和尺寸。

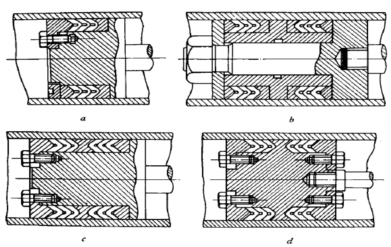

 图3 活塞杆V型密封圈的密封设计

V型密封圈,密封圈,活塞杆V型密封圈
