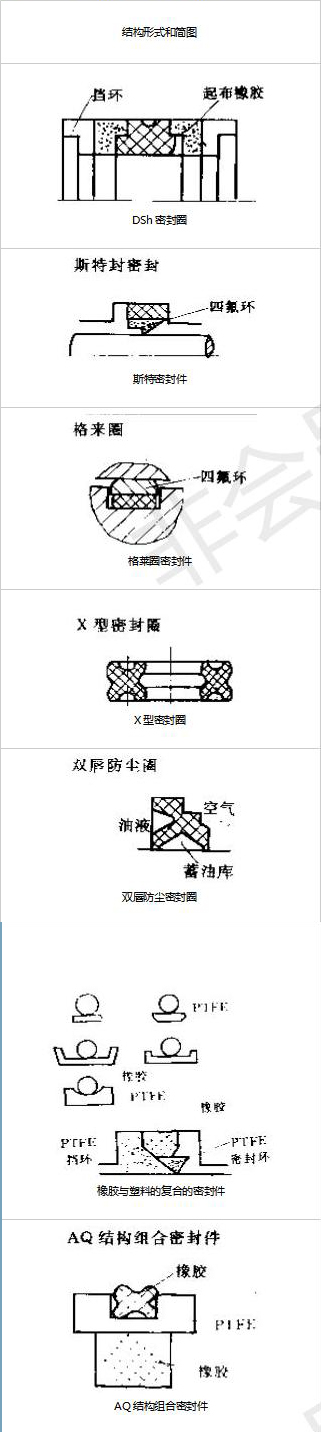

结构形式和简图

结构型式特点

结构形式用途

密封唇灵敏度高，摩擦阻力很小，结构紧凑

适用于行程长、压力高、工作条件较苛刻的油缸密封

把O形圈的最大压力直接传到非对称的四氟乙烯环接触密封的高压端

适用于活塞杆上串联使用，不会产生背压而造成泄漏

较一般YX形密封件寿命高5-10倍，耐压40兆帕，耐温-260至260摄氏度

适用于高速、高压、高温条件的密封

密封接触点多，压缩变形最小，凹槽内可蓄油自润滑，摩擦力小，发热小，抗扭转损伤能力强

广泛代替o型密封圈作可靠密封圈

靠空气端成直角，可有效阻止大气中尘污进入，靠油液端成纯角和两唇间锐楔角组成三角蓄油库，在返程中抽回蓄油库中的泄漏油

能有效地防止尘污侵入

由不同截面形状的四氟乙烯环和一个o圈组成的复合密封

适用于高温、高速的工作条件，能满足长寿命和低摩擦的要求，用于双向作用的复合密封件

由两个塑料圈和一个橡胶密封圈组合

适用于高压力的液压往复运动密封件

由一个X形圈、一个凹形滑环再加一个矩形或o形圈组成。高压时靠矩形圈作用在滑环上的预应力和密封介质压力，使凹形滑环与轴紧密接触来密封件

适用于液体和气体需要隔离的地方，如蓄能器上
