‌一、产品结构与技术定义‌

四氟双向弹簧泛塞封密封圈（PTFE Spring-energized Seal）是一种基于‌聚四氟乙烯（PTFE）复合材料‌与‌双向螺旋弹簧预紧系统‌的先进动态密封装置，其核心构成为：

l ‌密封主体‌：采用PTFE基体经‌碳纤维增强改性处理‌（CFR-PTFE），摩擦系数≤0.1（ASTM D1894），洛氏硬度M级（ASTM D785）。

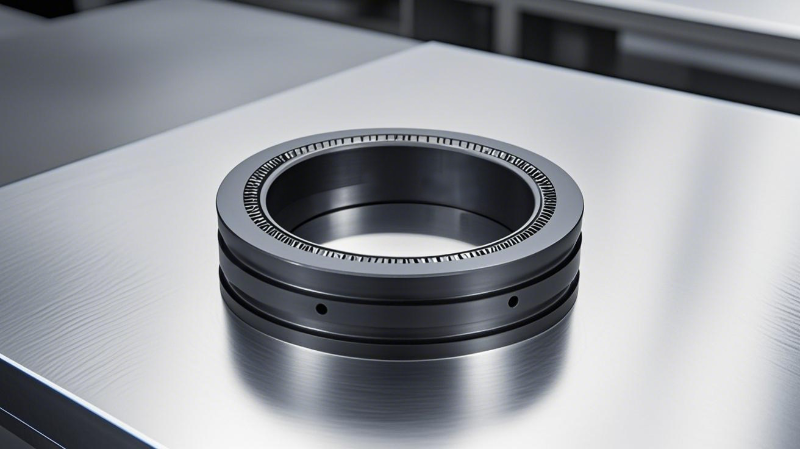

l ‌弹性元件‌：316L不锈钢制双向螺旋弹簧（EN 10270-3标准），提供轴向动态预紧力补偿（预紧力公差±10%）。四氟双向弹簧泛塞封密封圈密封件油封2

‌技术特征定义‌：

l ‌泛塞封（Spring-energized Seal）‌：通过弹性体预载实现零泄漏动态密封，适用于旋转/往复复合运动（ISO 3601-3）。

‌工作边界条件‌：

l 压力范围：0.1~40MPa（ASME B16.34压力等级Class 2500）

l 温度耐受：-60℃~+260℃（ASTM D1329低温脆性测试通过）

l 线速度极限：18m/s（DIN 3761动态密封测试认证）

‌二、材料工程创新‌

l ‌PTFE复合改性技术——四氟双向弹簧泛塞封密封圈‌

1. ‌碳纤维增强（20wt%）‌：提升抗蠕变性能（压缩永久变形率＜5%，ASTM D395），降低磨损率（PV值达50MPa·m/s）。

2. ‌纳米级孔隙填充‌：采用气相沉积工艺消除材料晶界缺陷，介质渗透率＜1×10⁻¹⁴ m²（ASTM F316）。

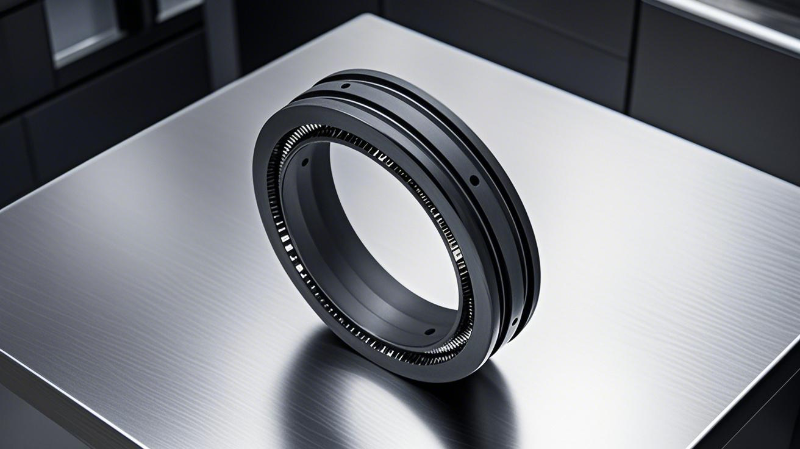

四氟双向弹簧泛塞封密封圈密封件油封 (1)

l ‌弹簧预紧系统优化——‌

1. ‌双螺旋结构应力分布‌：有限元分析（FEA）优化弹簧圈径比（D/d=8），实现轴向载荷均匀分布（载荷偏差＜5%）。

2. ‌动态跟随性提升‌：弹簧刚度系数K=50N/mm（ISO 10243），确保0.01mm级磨损实时补偿。

‌三、核心竞争优势分析‌

l ‌极端工况适应性——四氟双向弹簧泛塞封密封圈‌

1. ‌热力学稳定性‌：玻璃化转变温度（Tg）＜-100℃（DSC测试），热分解温度＞400℃（TGA验证）。

2. ‌化学惰性验证‌：通过NACE TM0177标准酸性介质（pH 0-14）浸泡试验（3000h无溶胀）。

l ‌动态密封效能——‌

1. ‌泄漏率控制‌：氦质谱检漏法验证泄漏率＜1×10⁻⁶ Pa·m³/s（ISO 15848-1 CL500等级）。

2. ‌摩擦功耗优化‌：扭矩测试显示功耗降低42%（对比传统橡胶密封，ISO 16047）。

l ‌合规性认证——‌

l FDA 21 CFR 177.1550食品接触材料规范。

l USP Class VI医疗器械生物相容性认证。

l ATEX 2014/34/EU防爆指令（Zone 1/21适用）。

‌四、典型工业应用场景‌

‌行业‌	‌应用设备‌	‌工况挑战‌	‌解决方案效能‌
‌化工流程‌	高压反应釜搅拌轴密封	40MPa压力波动+98%硫酸介质	零泄漏运行周期＞15,000h（API 682标准）
‌制药装备‌	旋转式灭菌柜动密封	260℃饱和蒸汽+频繁启停	启停循环＞10⁴次（EN 12266-2测试）
‌食品加工‌	无菌灌装机旋转分配器	18m/s线速度+FDA清洁度要求	微生物污染风险等级降低至ISO 14644-1 Class 5
‌液压系统‌	伺服液压缸活塞杆密封	高频往复运动（＞5Hz）+压力冲击	动态追随滞后角＜0.5°（ISO 10766验证）

四氟双向弹簧泛塞封密封圈密封件油封

‌五、安装工程规范与失效模式分析‌

l ‌装配技术要求——四氟双向弹簧泛塞封密封圈‌

1. 配合表面粗糙度：Ra≤0.4μm（ISO 4287），椭圆度公差＜IT6级（ISO 286-2）。

2. 润滑剂选择：全氟聚醚（PFPE）基脂，粘度指数＞200（ASTM D2270）。

l ‌典型失效模式库（FMEA）——‌

‌失效模式‌	‌触发机理‌	‌预防措施‌
弹簧应力松弛	高温环境晶格滑移（＞200℃）	采用冷作硬化处理弹簧（硬度HRC 45-50）
密封唇微观龟裂	臭氧/紫外线长期暴露	添加抗老化剂（苯并三唑类，0.5wt%）
介质渗透失效	纳米孔隙再生（压力循环）	预加载压力＞1.2倍工作压力（ISO 3601-5）

‌六、技术经济性评估‌

l ‌生命周期成本（LCC）‌：对比传统橡胶密封件，维护间隔延长300%，综合成本下降52%（基于ISO 15663计算模型）。

l ‌能效收益‌：摩擦功耗降低带来的年节能量＞15kWh/密封位（按IEC 60034-30-1测算）。

‌七、结论‌

四氟双向弹簧泛塞封密封圈通过‌PTFE复合改性技术‌、‌弹簧预紧系统优化‌及‌极端工况验证体系‌，构建了动态密封领域的技术标杆。其在40MPa高压、260℃热载荷及强腐蚀介质下的性能稳定性（MTBF＞60,000h），已通过API 682/ISO 3601等国际标准验证，为流程工业装备的可靠运行提供底层技术保障。
